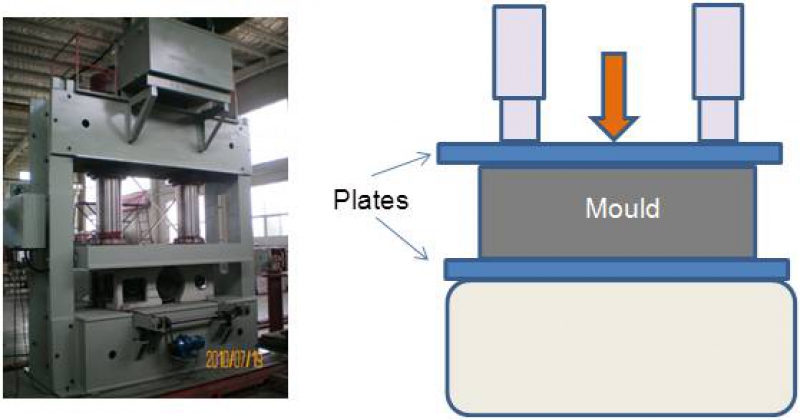

模溫機(jī)用于加熱放在兩個平板之間模具，在加熱過程中使用。固化過程是使用一種稱為樹脂傳遞模塑的技術(shù)進(jìn)行的。在此固化過程中，由模溫機(jī)加熱的熱板表面?zhèn)鳠岬侥＞?，通過加熱與模具的上下部分接觸的平板的表面，使模具整體溫度升高。

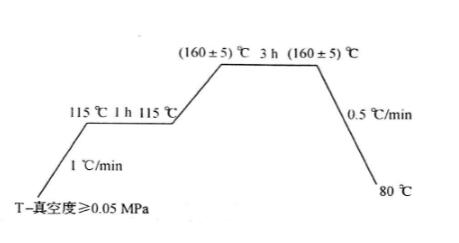

上下板和模溫機(jī)連接，通入加熱后的導(dǎo)熱油。該圖顯示了在固化周期中必須遵循的模具的溫度控制曲線。下面介紹在這個循環(huán)中發(fā)生的變化。首先，將模具和含有液態(tài)樹脂的DAR分別同時(shí)加熱到115℃。一旦溫度穩(wěn)定在這些值，模具內(nèi)就會產(chǎn)生真空。此時(shí)，樹脂填充模具，固化過程就開始了。在模具中的溫度以0.5-5℃/分鐘的速率增加，直到它達(dá)到約160±5℃。所有這是固化溫度將在其后保持90分鐘。一旦固化周期完成，模具冷卻，并可以打開在80ºC。

模具溫度保持在180±5℃下，以穩(wěn)定的樹脂的溫度是重要的，所以這樣做是足夠的固化以獲得所需的復(fù)合材料的制造性能。復(fù)合材料熱板和模具溫度控制是非常困難的，因?yàn)楣袒^程非常放熱。同時(shí)，太慢地加熱模具可能導(dǎo)致高的制造時(shí)間，甚至由于不能達(dá)到而導(dǎo)致不合格最低溫度上升速度。

南京歐能機(jī)械有限公司作為國內(nèi)專業(yè)的溫控設(shè)備廠家，在碳纖維、芳綸纖維、玻璃鋼復(fù)合材料成型控溫經(jīng)驗(yàn)豐富。復(fù)合材料成型模溫機(jī)，歡迎來電咨詢。

本文出處：ztgames.com.cn，如有轉(zhuǎn)載請務(wù)必注明!
