模溫機高溫循環泵的結構：模溫機所使用的高溫循環泵全稱為離心式高溫?zé)崦窖h(huán)泵為單級懸臂腳支撐和中心支撐結構，泵的進口為軸向吸入，出口為中心垂直向上。泵的驅動電機通過聯軸器合裝于同一底座上。

整個機組標配無需附加冷卻系統。如用戶要求配備強制冷卻結構時，設計配置了中間冷卻夾套，冷卻液應下進上出。

法蘭 泵的吸入口、排出口法蘭連接尺寸符合GB/T 9119《平面、突面整體鋼制管法蘭》和GB/T 9113.3 《榫槽面整體鋼制管法蘭》。

機組配用功率＜90kW的泵，進出口法蘭設計壓力為1.6Mpa，密封面為RF。

機組配用功率≥90kW的泵，進出口法蘭設計壓力為4.0Mpa，密封面為TG。（也可根據用戶要求按其他法蘭標準定制）

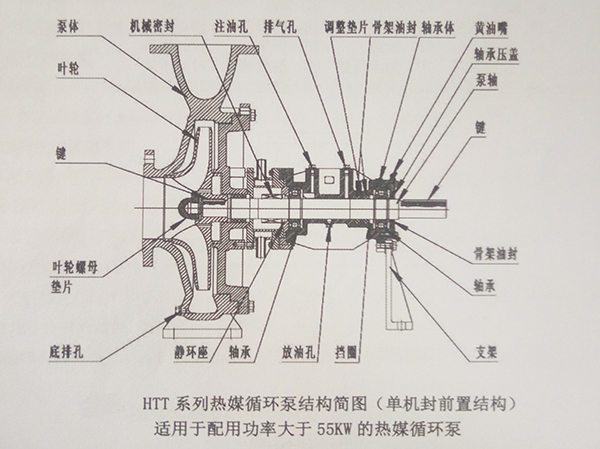

3、泵的主要零部件組成

a、殼體部分：由泵體、泵蓋、中間冷卻套（強制冷卻時配置）組成；

b、轉子部分：由葉輪、軸、葉輪螺母組成；

c、軸承部分：軸承體內裝兩盤軸承，是轉子的支承體；

d、密封部分：采用石墨炭纖維填料十氟橡膠骨架油封：

e、傳動部分：泵與原動機采用聯軸器聯接，原動機可用普通電機或防爆電機、柴油機，從聯軸器端看泵為順時針方向旋轉。
