“蒸汽無痕高光射出”又被稱為RHCM（Rapid Heat Cycle Moulding）成型技術(shù)的一種，技術(shù)是透過運(yùn)用高光模溫機(jī)蒸汽將模具表面快速升溫，令成型模腔表面溫度達(dá)到樹脂塑料的玻璃轉(zhuǎn)移溫度（Tg–Glass Transition Temperature）以上，然后開始進(jìn)行射出成型，當(dāng)完成模腔填充過程后，高光模溫機(jī)立即利用水（經(jīng)處理）作為冷卻媒體使模具表面溫度急速下降，從而改變塑料產(chǎn)品表面特性。

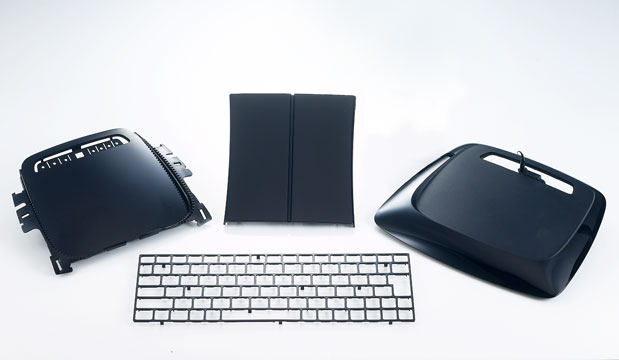

RHCM“蒸汽無痕高光射出”高光模溫機(jī)技術(shù)發(fā)展至今已近4年之多，由2004年德國K-Show中正式開始公布，直到2007年中國電視生產(chǎn)商才開始使用在生產(chǎn)液晶平板電視外殼上。其實(shí)早在2005年韓國Samsung（三星）公司已開始使用RHCM“蒸汽無痕高光射出”技術(shù)生產(chǎn)LCD液晶平板電視外殼，高光模溫機(jī)主要優(yōu)點(diǎn)是可以使樹脂塑料產(chǎn)品外殼擁有高光澤度；消除了傳統(tǒng)注塑成型工藝存在的熔接痕問題，并省卻了產(chǎn)品二次加工的必要和有關(guān)的成本。

RHCM射出成型技術(shù)與傳統(tǒng)射出成型工藝相比之下，高光模溫機(jī)能大大改善產(chǎn)品表面光澤度，解決產(chǎn)品表面熔接痕問題，并對提升產(chǎn)品表面硬度也有一定幫助.另外，RHCM射出成型技術(shù)也可以應(yīng)用到添加纖維的工程塑料中，能夠有效解決產(chǎn)品表面浮纖的問題。

RHCM高光模溫機(jī)是如何消除產(chǎn)品表面熔接痕？

熔接痕的形成是由兩股或以上的融熔塑料在射出成型的填充過程中，融熔塑料流的波形前端在模腔中相遇會合，如果模腔表面溫度不足或流體遇合壓力不足，便會造成合流端無法完全熔合，形成產(chǎn)品表面出現(xiàn)熔接痕缺陷；另外，如塑料中含有添加物（例如：色母），在熔合位置更會出現(xiàn)較為明顯的顏色差異。然而，運(yùn)用RHCM高光模溫機(jī)，讓我們可以在每次開始進(jìn)行射出成型過程之前，把模腔表面溫度快速提升至樹脂塑料的熱變形溫度以上（HDT），從而大大增加融熔塑料在模腔內(nèi)的流動性，減低融熔塑料與模腔表面之間的磨擦阻力，顯著地消除傳統(tǒng)射出工藝產(chǎn)品表面的熔接痕問題。除此之外，RHCM配合特殊工程塑料更可生產(chǎn)出無痕高光澤度的樹脂產(chǎn)品，省卻產(chǎn)品因表面外觀要求，而進(jìn)行的二次加工（例如：噴漆）.

RHCM高光模溫機(jī)如何解決產(chǎn)品表面浮纖問題？

RHCM高光模溫機(jī)另一項(xiàng)優(yōu)點(diǎn)是，能夠顯著消除添加纖維的改性工程塑料產(chǎn)品表面纖維外露的問題。一般在傳統(tǒng)射出成型中，玻纖會隨融熔塑料流向而定向，如果在填充過程中，因模腔表面溫度不足會導(dǎo)致融熔塑料突然在模壁固化，玻纖便會出現(xiàn)無法完全被樹脂包裹。另外，玻纖與樹脂塑料收縮特性的差異，當(dāng)成型產(chǎn)品冷卻后，玻纖便會更容易外露于產(chǎn)品表面上。

而運(yùn)用RHCM高光模溫機(jī)，我們能借著控制模腔表面加熱和冷卻的時(shí)間變化，改變樹脂塑料產(chǎn)品表面的結(jié)晶狀態(tài)，能夠有效消除因玻纖外露于產(chǎn)品表面影響外觀性的問題。日本SONY公司生產(chǎn)的PSP掌上游戲機(jī)，背殼也是采用RHCM技術(shù)去降低塑料外殼表面的浮纖問題。

本文出處：ztgames.com.cn，如有轉(zhuǎn)載請務(wù)必注明!
