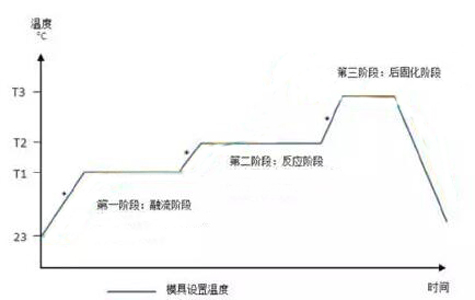

碳纖維預(yù)浸料成型溫度控制是怎樣的呢？如何利用高溫油溫機控制模具合適的溫度和時間？雖然每種碳纖維預(yù)浸料成型固化的溫度和持續(xù)時間可能都不同，但是碳纖維預(yù)浸料成型固化基本分為三個階段。

第一階段是升溫過程，用高溫油溫機加熱模具，樹脂達到融流狀態(tài)后維持一定的時間。這個溫度條件下不足以引起產(chǎn)品的快速固化，但是樹脂呈現(xiàn)融流的狀態(tài)，隨著樹脂的流動，整個產(chǎn)品的含膠量趨于均勻化。隨著樹脂的流動，在導(dǎo)氣紗的作用下預(yù)浸料中的氣體充分被帶動并導(dǎo)出，最終被真空系統(tǒng)抽走，這一階段也是產(chǎn)品孔隙率保證的重要階段。所以第一階段的溫度設(shè)定和持續(xù)時間非常重要，需要充分掌握碳纖維預(yù)浸料成型的工藝參數(shù)的設(shè)計。

第二階段繼續(xù)升溫至碳纖維預(yù)浸料固化溫度，高溫油溫機需要保持溫度在155度左右，持續(xù)一個小時左右。碳纖維預(yù)浸料主要在這一時間段內(nèi)發(fā)生固化反應(yīng)，完成放熱峰。因此這一階段的溫度控制要求較高，既能讓物料充分發(fā)生化學(xué)反應(yīng)，又不會導(dǎo)致樹脂放熱峰溫度太高。過高的放熱峰導(dǎo)致產(chǎn)品的內(nèi)應(yīng)力大，碳纖維預(yù)浸料成型過程收縮大產(chǎn)生褶皺，也有損模具的壽命。

第三階段是從第二階段升溫至碳纖維預(yù)浸料成型后固化溫度，并在后固化溫度下維持一定的時間。這一階段樹脂充分地完成交聯(lián)反應(yīng)形成致密的網(wǎng)狀結(jié)構(gòu)。用于反應(yīng)聚合程度的玻璃化轉(zhuǎn)變溫度在這一階段形成并達到要求。

碳纖維預(yù)浸料成型整個過程中溫度控制尤為重要，對碳纖維物料的熔融、流動和固化進行有決定性的影響，歐能機械針對碳纖維模壓成型推出一款高溫油溫機，可以選用PLC自動控制溫度和時間，有效提高產(chǎn)品性能。咨詢電話：400-000-9261 ,15195956304

本文出處：ztgames.com.cn，如有轉(zhuǎn)載請務(wù)必注明!
